Sirkit protek “hard ware” Sharp 29” dengan ic program IX-3422

Pin-protek input ic program adalah pin-9. Normal ada tegangan 2v
Semua sampling protek dilewatkan basis Tr Q1009 dan R1062 seperti gambar samping. R560 dihubungkan ke Vcc 5v. Kolektor dihubungkan ke pin-9 protek input.
Sampling protek.1 - tegangan 9v dari regulator IC602 disampling melalui  D605
Sampling protek.2 - tegangan 5v regulator IC600 disampling melalui diode D602 Sampling protek.3 - tegangan 9v regulator IC60 disampling melalui D603

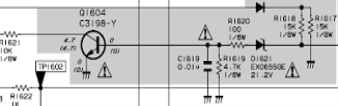

Sampling protek.4 - X-ray protektor disampling melalui Tr Q1604. D1621 dihubungkan ke pin-Heater. Jika zener D1621 tembus akan menyebabkan protek. Normal tegangan basis Q1604 adalah nol
Sampling protek.5 -Tegangan suply vcc 25v ke IC audio amplifier dari D751 tranfo switching. disampling melalui diode D755
Sampling protek.6 - tegangan B+120v disampling melalui diode D1755


Blinking code
Kecuali sistim protek hard-ware seperti diatas, model ini juga diperlengkapi dengan “soft-ware” protek. Dimana kalau ada problem akan menyebabkan lampu led merah kedip-kedip. Banyaknya kedip yang berulang menunjukkan bagian mana yang bermasalah.

JUMLAH KEDIP		BAGIAN YANG RUSAK ATAU PROBLEM
2x		Data korup atau Eeprom rusak
3x		TV prosesor (vertikal/horisontal osilator, video, chroma)
5x		Bagian prosesor suara seperti AN5891, MSP34xx
6x		Tuner PLL
